Comment créer un paramètre incrémental ?
Définition : Un paramètre incrémental est un paramètre pilote facultatif sans unité dont la valeur s'incrémente de un à chaque fois que le composant est inclus dans un assemblage.
Mise en oeuvre :
Ce type de paramètre nécessite l'ajout de la ligne ci-dessous dans votre fichier de configuration top.cfg :
D_PARAM_MANAGE_AUTOMATIC_INCREASE 1 (le mot de configuration et sa valeur doivent être séparés par au moins une tabulation)
- Lancer la fonction Paramètre > Créer, choisir le type SANS UNITÉ puis saisir la valeur et le nom du paramètre.

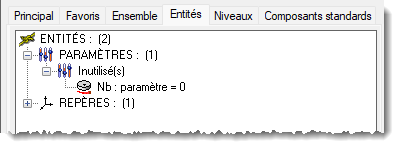

- Depuis l'onglet Entités de l'arbre, déplier le dossier PARAMETRES (puis éventuellement le dossier Inutilisés).

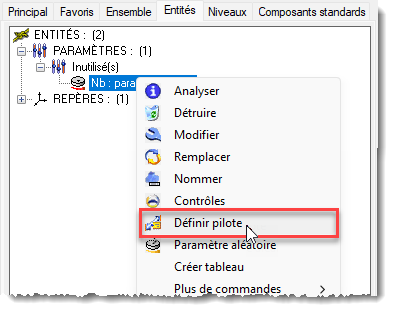

- Faire un clic droit sur le nom du paramètre et lancer la fonction Définir pilote :
- Rendre le pilote Facultatif et valider les options avec le bouton OK :

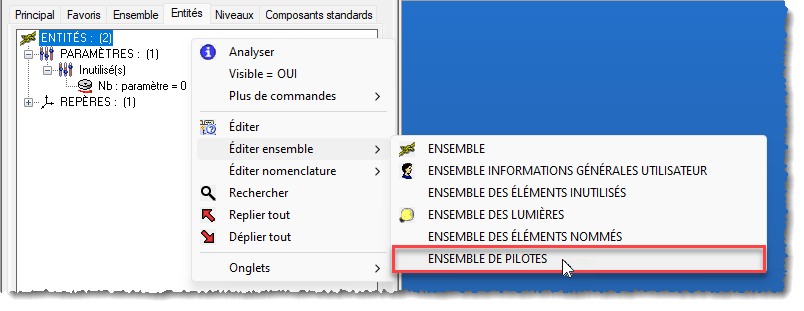

- Faire un clic droit dans l'arbre puis éditer l'ENSEMBLE DES PILOTES,

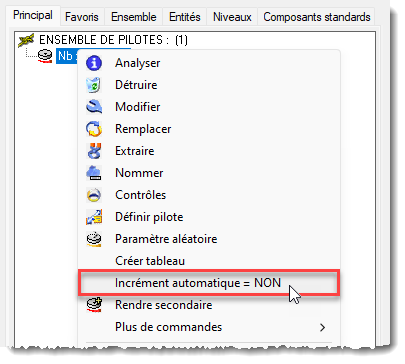

- Depuis l'ENSEMBLE DES PILOTES, faire un clic droit sur le nom du paramètre et cliquer sur Incrément automatique = NON (la valeur va alors passer à OUI).
La définition du paramètre incrémental est maintenant terminée.
La valeur du paramètre ainsi défini va s'incrémenter automatiquement lors de l'inclusion du composant dans un autre document.
