Dans certains usinages qui utilisent des profils (Contournage 3D, Rainurage, Détourage 5D), le départ n’est pas toujours celui souhaité.

Ces usinages vont se faire sur une esquisse sur laquelle on pourra changer ce point de départ simplement en modifiant l’origine de celle-ci.

Pour ce faire :

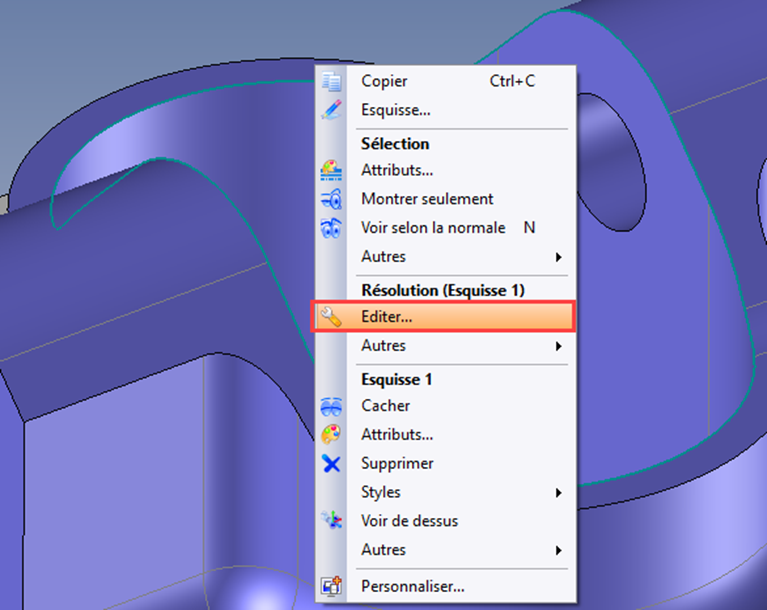

• Éditez votre esquisse

• Allez dans le menu Esquisse 3D (ou Esquisse 2D) > Opérations > « Origine et orientation de profils » :

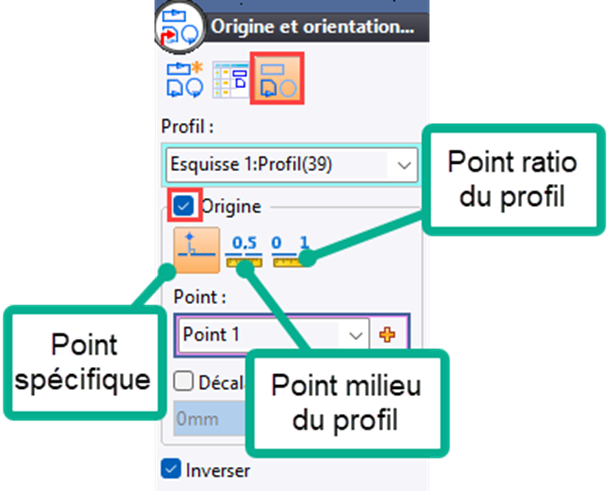

• Dans la fenêtre qui apparaît, choisissez la 3ème option « Un profil » > Sélectionnez le profil à modifier > Cochez la case « Origine »
et définissez un nouveau point parmi les 3 options disponibles :

Concernant les opérations de Contournage 3D et Détourage 5D, il est aussi possible de définir le départ de l’usinage directement dans l’opération.

Pour ce faire :

• Allez dans l’onglet « Géométrie »

• Déroulez la géométrie jusqu’à trouver le paramètre « Usiné » et cliquez sur la clé plate pour éditer ce paramètre :

• Une fenêtre apparaît pour définir un point d’entrée et de sortie :

• Il suffit de sélectionner le point de départ voulu dans « Point d’entrée » et « Point de sortie »
