Sur TopSolid, il est possible de dupliquer le brut à une étape spécifique de la gamme d’usinage afin d’en faire une mise en plan. Pour ce faire :

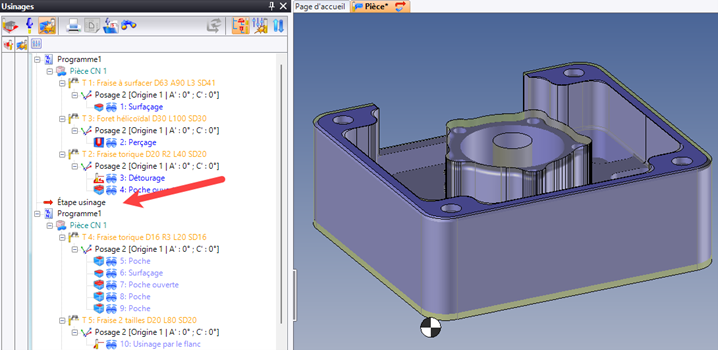

• Déplacer le curseur de l’étape usinage après l’opération où vous voulez mettre en plan le brut :

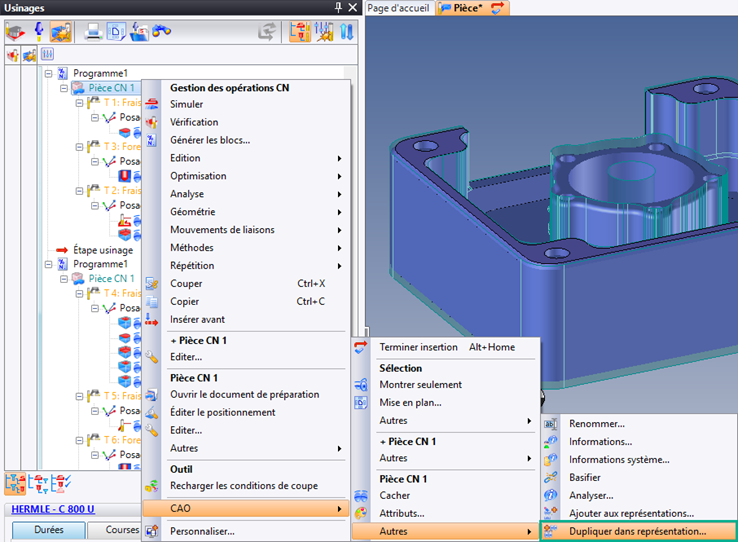

• Faire un clic droit sur « Pièce CN 1 » > CAO > Pièce CN 1 : Autres > « Dupliquer dans représentation… » :

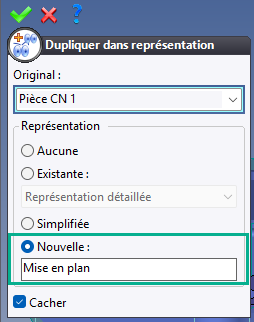

• Une fenêtre apparaît pour choisir dans quelle représentation sera dupliqué le brut. Une opération « Duplication (Pièce CN 1 -> Forme X) » est alors créée dans l’arbre des opérations :

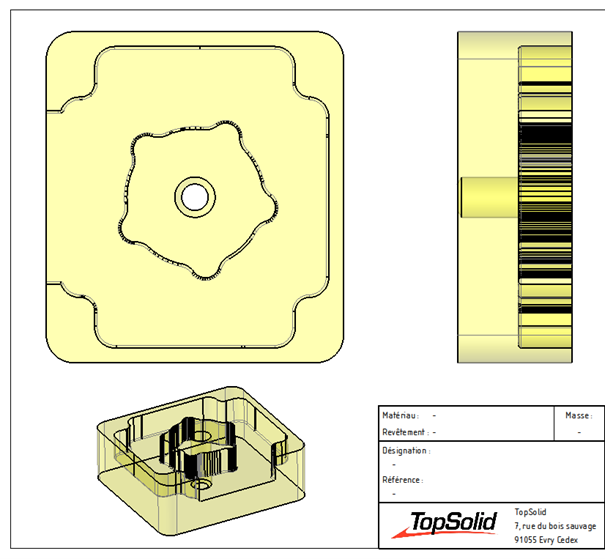

Lors de la mise en plan du document Cam, il est possible de choisir cette représentation.
Pour ce faire :

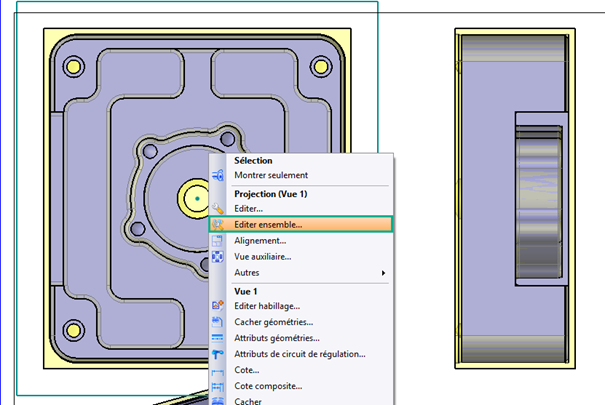

• Faire un clic droit sur la vue principale > « Éditer ensemble… » :

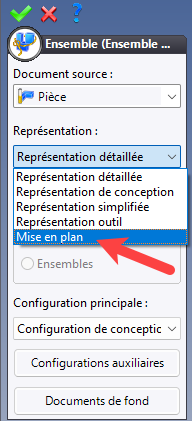

• Choisir la représentation « Mise en plan » précédemment créée :
